석빙고와 장경판전에 담긴 공기의 흐름에서 산업환기의 원리를 찾아 봅니다.
이번에는 우리 문화재에 담긴 지혜를 통해 산업환기의 원리를 살펴보고자 합니다. 산업환기라고 하면 흔히 작업장에서 발생하는 유해가스와 증기, 분진 등을 제거해 근로자의 건강을 보호하는 기술을 떠올립니다. 그러나 환기의 역할은 여기에만 머물지 않습니다. 적절한 공기의 흐름은 열과 습기를 조절하고, 제품의 품질을 유지하며, 시설과 재료의 손상을 예방하는 데에도 활용됩니다.
이러한 산업환기의 또 다른 모습을 우리 문화재에서도 찾아볼 수 있습니다. 대표적인 사례가 석빙고와 팔만대장경을 보관하는 해인사 장경판전입니다. 두 시설은 현대적인 냉동기나 공조설비가 없던 시대에 자연환경과 건축구조를 이용해 온도와 습도, 공기의 흐름을 조절했습니다.
두 시설에서 요구되는 환기의 방향은 서로 다릅니다. 석빙고는 외부의 뜨거운 공기가 지나치게 들어오지 않도록 하면서 내부의 열과 습기를 필요한 만큼 배출해야 합니다. 반면 장경판전은 적절한 공기 흐름을 형성해 목판 주변에 습기가 정체되지 않도록 해야 합니다.
좋은 환기란 공기를 무조건 많이 움직이는 것이 아니라, 목적에 맞는 양의 공기를 필요한 방향으로 움직이는 것입니다.
|
|
|
문화재의 가치는 하나의 기준으로만 평가하기 어렵습니다. 과거의 생활상을 보여주는 역사적 가치가 있는가 하면, 건축과 조각 등에 담긴 미적 표현에서 예술적 가치를 찾을 수도 있습니다. 역사학뿐 아니라 건축학과 환경공학, 재료공학, 보존과학의 연구자료가 된다는 점에서 학술적 가치도 지닙니다.
산업환기의 관점에서 살펴볼 부분은 문화재의 기술적 가치입니다. 석빙고와 장경판전은 자연환기와 열관리, 습도 조절, 공기 흐름의 설계를 건축으로 구현한 사례입니다.
문화재를 보존할 때는 온도와 상대습도뿐 아니라 공기의 흐름, 빛, 미생물, 대기오염물질도 고려해야 합니다. 특히 목재와 종이, 섬유는 높은 습도와 결로가 지속되면 곰팡이 등으로 손상될 수 있습니다.
따라서 문화재 보존을 위한 환기는 공기를 많이 공급하는 것만으로 충분하지 않습니다. 적절한 공기교환으로 온습도를 조절하고 결로와 오염물질의 축적을 억제하면서, 보존 대상에 급격한 환경변화를 주지 않아야 합니다.
|
|
|
국소배기시스템은 일반적으로 후드, 덕트, 공기정화장치, 송풍기, 배기구로 구성됩니다. 가정에서 사용하는 진공청소기를 떠올리면 이해하기 쉽습니다.
후드는 유해물질 발생원 가까이에 설치하는 포집구입니다. 가능한 한 발생원을 둘러싸고, 유해물질이 밖으로 빠져나가기 전에 붙잡을 수 있는 공기 속도를 확보해야 합니다.
덕트는 후드에서 빨아들인 공기를 공기정화장치와 배기구까지 운반하는 통로입니다. 주덕트와 가지덕트 등으로 구성됩니다. 유속이 너무 낮아 분진이 쌓이지 않는지, 덕트의 굴곡이나 연결부가 공기 흐름을 지나치게 방해하지 않는지 살펴야 합니다.
그렇다고 유속을 무조건 높이거나 덕트를 가늘게 만드는 것이 좋은 것은 아닙니다. 공기가 덕트를 지나면서 받는 저항과 에너지 소비를 함께 고려해야 합니다.
공기정화장치는 공기에 섞인 오염물질을 제거합니다. 분진과 같은 입자상 물질에는 중력이나 원심력 등을 이용한 분리, 물로 씻어내는 세정, 여과 등의 방법을 사용합니다. 가스상 물질에는 액체에 녹이는 흡수, 흡착제 표면에 붙잡는 흡착, 연소나 응축 등의 방법을 활용합니다.
송풍기는 시스템의 저항을 이겨내면서 필요한 양의 공기를 이동시키는 장치입니다. 공기의 흐름 방향에 따라 축류형과 원심형 등으로 나눕니다. 풍량이 줄었다면 덕트나 필터 등에서 저항이 커졌는지, 송풍기 자체의 성능이 떨어졌는지 확인해야 합니다.
|
|
|
석빙고는 겨울에 모은 얼음을 여름까지 보관하던 창고입니다. 산업환기의 관점에서는 자연환기와 열 유입 억제, 배수, 공기 흐름의 조절을 함께 적용한 구조로 이해할 수 있습니다.
먼저 석빙고는 상당 부분이 땅속에 있습니다. 지중은 바깥 공기보다 하루와 계절에 따른 온도 변화가 작아, 여름철 외부의 열로부터 저장공간을 보호하는 데 유리합니다. 지붕을 덮은 흙과 잔디도 열 유입을 줄입니다. 산업시설의 개념으로 보면 외부에서 들어오는 열부하를 줄이는 단열과 열차폐에 해당합니다.
천장에는 환기구를 두었습니다. 석빙고의 환기구는 내부에서 상대적으로 따뜻해진 공기가 위로 모여 빠져나가는 통로로 설명됩니다. 이러한 공기 흐름은 온도차를 이용하는 부력환기, 즉 굴뚝효과와 연결해 이해할 수 있습니다.
여기서 환기량이 많다고 반드시 좋은 것은 아니라는 점을 생각해볼 수 있습니다. 여름철 뜨거운 외기가 과도하게 들어오면 얼음이 더 빨리 녹을 수 있습니다. 석빙고에서는 불필요한 외기 유입을 억제하면서 열과 습기를 필요한 만큼 배출하는 것이 중요합니다.
바닥의 배수구도 역할을 합니다. 얼음이 녹은 물이 고이지 않도록 바닥에 경사를 주고, 배수구를 통해 밖으로 내보냅니다. 물이 고이면 수분 관리의 부담도 커지므로, 물을 직접 제거하는 것입니다.
이는 현대 산업위생에서도 적용할 수 있는 원칙입니다. 열이나 수분을 모두 환기로 처리하기보다 발생원에서 직접 제거하면 환기부하를 줄일 수 있습니다. 석빙고는 환기를 최대화하기보다 보존에 필요한 수준으로 조절하는 사례입니다.
|
|
|

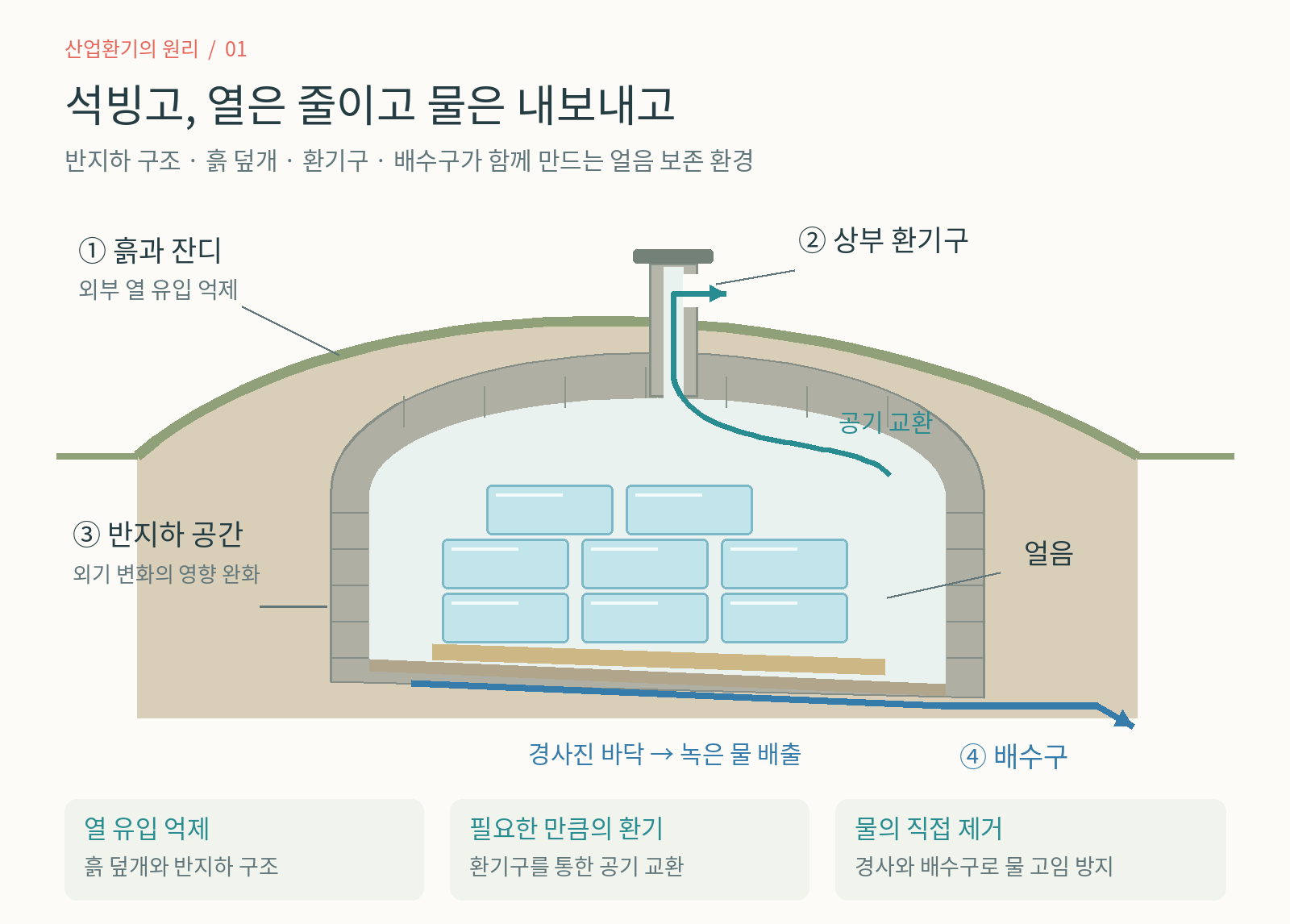

석빙고의 얼음 보존 구조. 열 유입을 줄이는 구조와 환기구, 녹은 물을 배출하는 통로가 함께 작동합니다.
|
|
|
[영상] '석빙고' 만든 선조 지혜...현대에도 활용된다
|
|
|
팔만대장경을 보관하는 해인사 장경판전은 바람을 이용한 온습도 조절의 사례입니다. 목판을 보존할 때는 온도를 낮추는 것만으로 충분하지 않습니다. 급격한 온습도 변화와 특정 공간에 습기가 오래 머무는 현상을 줄여야 합니다.
장경판전은 벽면의 창을 통해 자연스러운 공기 흐름을 형성합니다. 외부 바람에 의한 압력차와 실내외 온도차를 이용하는 구조입니다. 건물 앞뒤의 창 크기가 다르고, 위아래 창의 크기와 배치에도 차이가 있습니다.
창의 위치와 크기는 공기가 드나드는 길을 만듭니다. 외기가 창을 통해 들어와 목판이 보관된 공간을 지나고, 반대편 창으로 빠져나가도록 자연환기 경로를 형성한 것입니다.
목판 사이로 공기가 통하면 특정 부분에 습기가 오래 정체되는 것을 줄일 수 있습니다. 산업환기에서 말하는 ‘공기정체영역’, 즉 공기가 잘 흐르지 않는 구역을 줄이는 설계와 연결됩니다.
목판의 배치도 공기 흐름과 관련이 있습니다. 목판을 빈틈없이 밀착시키지 않고 공기가 통과할 수 있도록 보관했습니다. 현대 산업환기에서 설비나 작업물의 배치가 공기 통로를 막지 않도록 하는 것과 같은 원리입니다.
장경판전은 기계적인 송풍기 없이도 건축물의 창과 자연적인 압력차를 이용해 보존에 필요한 공기 흐름을 형성한 사례입니다.
|
|
|

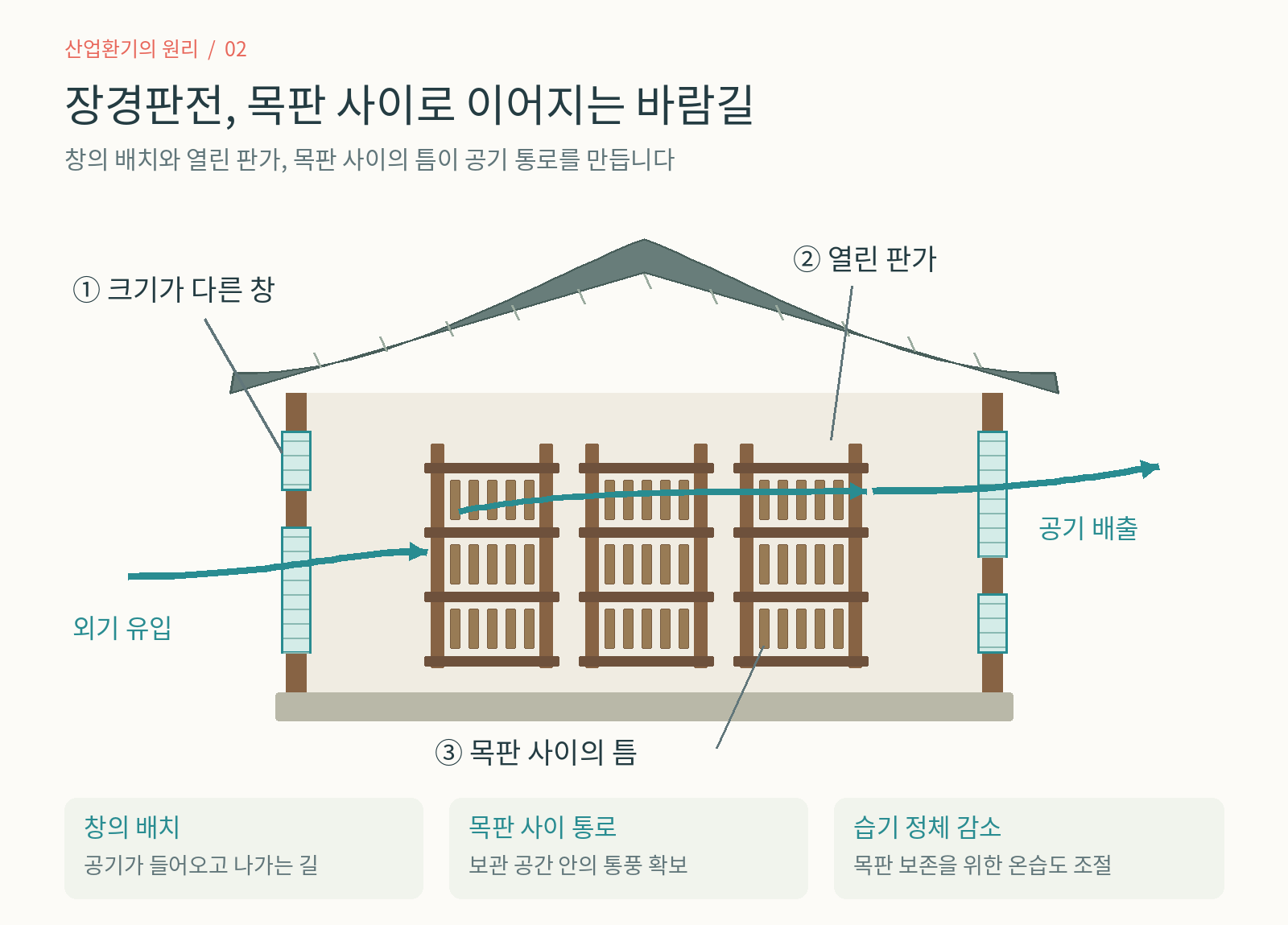

장경판전의 환기 구조. 창의 배치와 열린 판가, 목판 사이의 배치가 공기가 통하는 공간을 만듭니다.
|
|
|
[영상] 팔만대장경 보존 비법, 해인사 장경판전
|
|
|

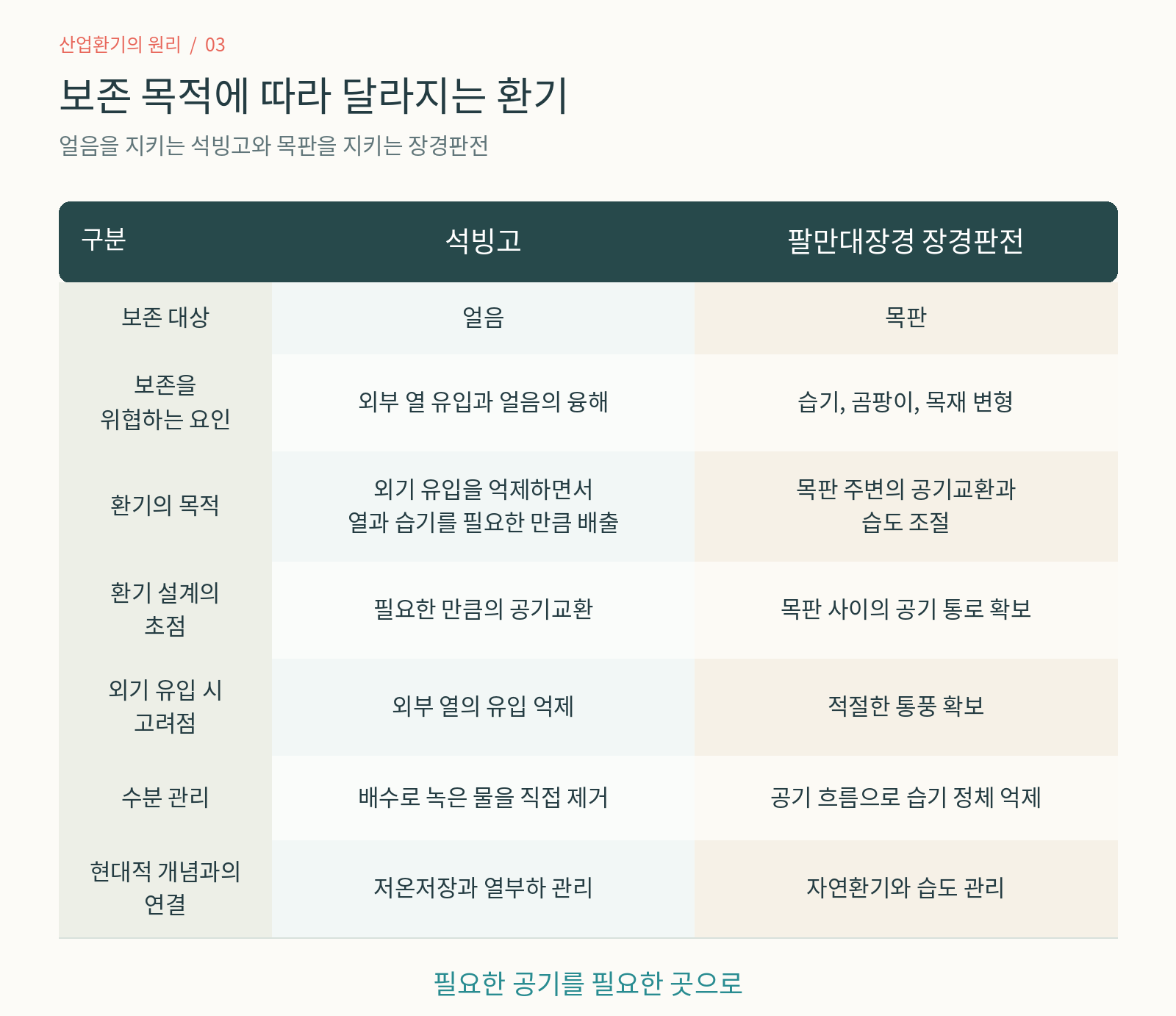

석빙고와 장경판전은 자연환경과 건축구조를 이용했다는 공통점이 있지만, 보존 대상과 환기의 목적은 다릅니다. |
|
|
환기의 목적은 무조건 환기량을 크게 만드는 데 있지 않습니다. 보존 대상이나 작업장에서 발생하는 오염물질, 열, 수분의 특성을 파악하고 목적에 맞는 공기 흐름을 만들어야 합니다.
이러한 관계는 산업환기의 기본적인 풍량 관계식으로도 생각해볼 수 있습니다.
Q(m³/s) = V(m/s) × A(m²)
환기량 Q는 통로를 지나는 평균 풍속 V와 단면적 A를 곱한 값입니다.
장경판전에서는 창과 자연적인 압력차를 이용해 보존에 필요한 공기 흐름을 확보했습니다. 반면 석빙고에서는 지나친 외기 유입이 열까지 들여올 수 있어 환기량을 제한하는 것이 중요했습니다.
|
|
|
두 문화재는 현대식 공조설비가 없던 시대에 자연환기와 열관리, 습도 조절을 건축으로 구현한 사례입니다. 석빙고는 외부 열 유입을 줄여 낮은 온도를 오래 유지했고, 장경판전은 공기가 통하는 구조로 목판 보존에 필요한 환경을 유지했습니다.
오늘날 작업장에서도 송풍기 용량을 키우거나 환기횟수를 늘리는 것만으로 원하는 환경을 만들 수는 없습니다. 유해물질의 특성과 발생량, 열과 수분의 발생원, 근로자의 위치, 급기구와 배기구의 배치를 함께 살펴야 합니다.
수백 년의 시간을 견뎌온 문화재의 보존 원리에서 우리가 배울 수 있는 산업환기의 핵심은 의외로 단순합니다.
“좋은 환기는 많은 공기를 움직이는 것이 아니라, 필요한 공기를 필요한 곳으로 흐르게 하는 것”
산업환기는 공기의 양뿐만 아니라 공기의 흐름을 설계하는 기술입니다.
|
|
|
|
