팬과 덕트가 없어도 공기는 어떻게 움직일까요. 자연과 건축의 사례를 통해 산업환기의 기본 원리를 살펴봅니다. 건축양식 및 구조로 이해하는 맑은 공기 마시는 법 |
|
|
이번 호에서는 조금 색다른 방법으로 산업환기의 개념을 살펴보겠습니다. 산업환기라고 하면 흔히 송풍기, 후드, 덕트와 같은 기계설비를 먼저 떠올립니다. 하지만 그 출발점은 결국 ‘공기를 어떻게 움직일 것인가’에 있습니다. 자연은 오래전부터 온도차와 바람, 압력차를 이용해 공기를 이동시켜 왔습니다. 인간의 건축 역시 이러한 원리를 다양한 형태로 활용해 왔습니다.
흰개미집, 짐바브웨 하라레의 이스트게이트 센터, 걸프지역의 전통 윈드타워, 바레인 세계무역센터는 시대와 목적이 서로 다릅니다. 하지만 ‘자연의 힘을 어떻게 공기 이동에 이용하는가’라는 하나의 질문으로 연결할 수 있습니다. 이 네 사례를 따라가며 자연환기에서 전체환기, 압력차와 기류 제어, 나아가 환기설계에 이르는 산업환기의 기본 원리를 살펴보겠습니다.
|
|
|
산업환기는 작업장에서 발생하는 유해물질, 열, 수증기 등을 공기의 흐름을 이용해 제거하거나 희석해 작업환경을 적정한 상태로 유지하는 기술입니다. 산업위생 분야에서는 작업자의 노출을 줄이고 쾌적한 작업환경을 만들기 위한 대표적인 공학적 관리수단입니다.
그렇다면 공기는 왜 움직일까요? 가장 기본적인 원인 중 하나는 압력차(ΔP)입니다. 압력이 높은 곳과 낮은 곳 사이에 차이가 생기면 공기가 이동합니다. 그 흐름을 따라 열과 수분, 오염물질도 함께 이동합니다.
이를 간단히 표현하면 ‘압력차 발생 → 공기 이동 → 열·수분·오염물질 이동’의 과정입니다.
산업현장에서는 일반적으로 팬이 이러한 압력차를 만들어냅니다. 그러나 자연에서는 온도차에 따른 부력과 바람에 의한 풍압이 팬의 역할을 대신할 수 있습니다. 자연이 만들어내는 이러한 힘을 이해하는 것은 자연환기뿐 아니라 기계환기의 원리를 이해하는 데에도 중요한 출발점이 됩니다.
|
|
|
흰개미집 내부에는 수많은 공기통로와 빈 공간이 복잡하게 연결되어 있습니다. 내부에서는 흰개미와 공생 생물의 활동으로 이산화탄소(CO₂), 열과 수분이 지속적으로 발생하기 때문에 외부와의 가스 및 열 교환이 필요합니다. 내부의 온도와 습도, 가스 환경을 일정 범위로 유지하는 것은 군체의 생존과 직결됩니다.
일부 종에서는 주야간 온도 변화가, 다른 종에서는 바람이 내부의 공기 흐름과 외부와의 가스 교환에 영향을 줍니다. 이를 산업환기의 언어로 단순화하면 ‘외부 환경 변화 → 공기 흐름 형성 → CO₂·열·수분 교환 → 내부 환경 유지’로 정리할 수 있습니다. 즉, 팬이 없어도 온도차나 압력차가 만들어지면 공기는 움직일 수 있습니다.
다만 흰개미집을 단순한 ‘굴뚝효과 냉방장치’로만 설명하는 것은 주의할 필요가 있습니다. 실제 환기와 열 교환 방식은 종과 구조에 따라 다릅니다. 바람, 일교차, 내부 통로, 다공성 외벽 등 여러 요소가 복합적으로 작용합니다. 흰개미집의 구조와 자연환기 원리, 그리고 이를 건축에 응용한 사례를 함께 보면 이러한 구조를 좀 더 직관적으로 이해할 수 있습니다.
|
|
|

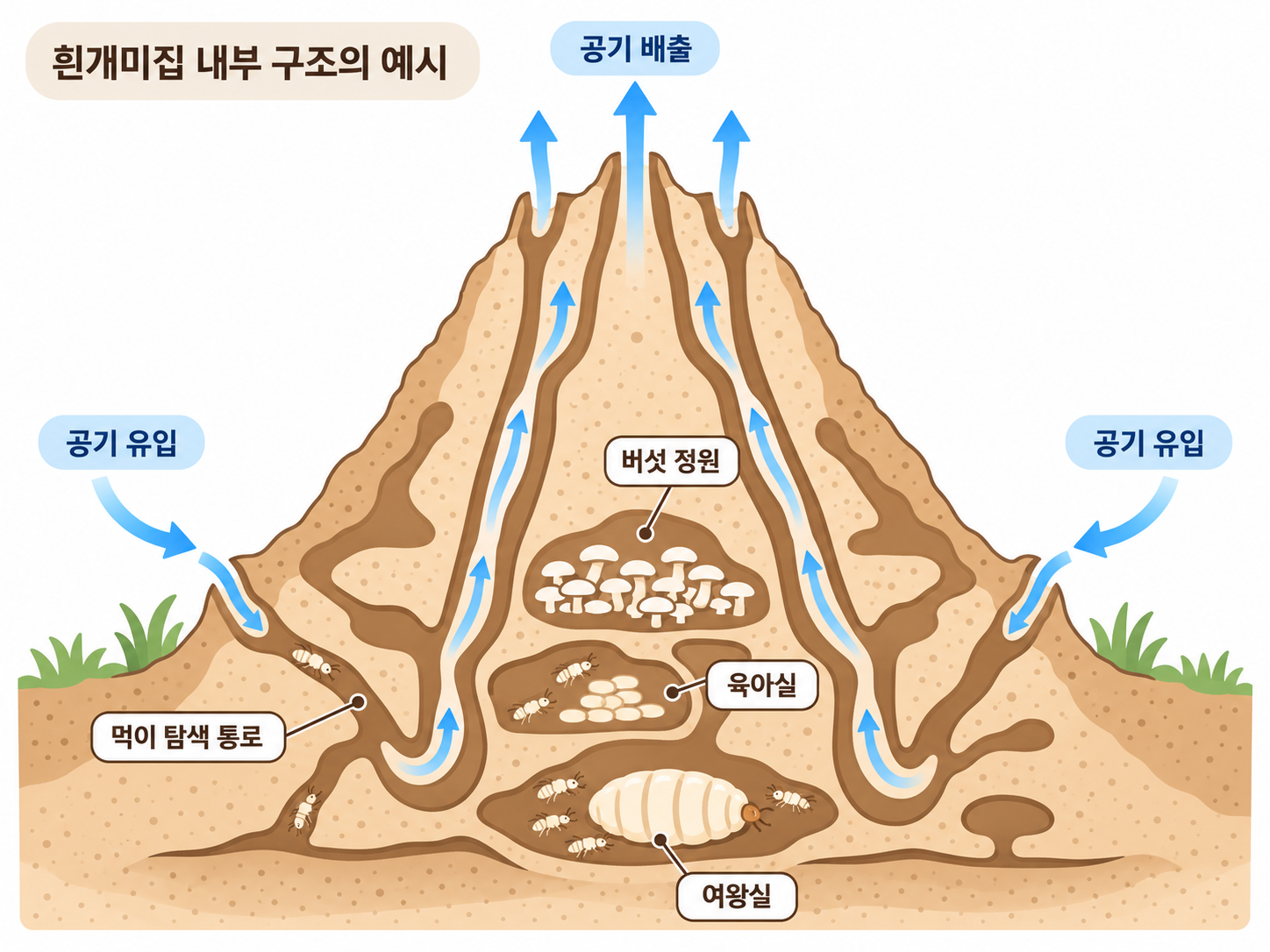

흰개미집 내부 구조의 예시. 외부 공기가 측면 통로를 통해 들어오고, 내부의 공기는 위쪽 통로를 따라 이동합니다.
|
|
|
이스트게이트 센터, 자연의 환기원리를 건축에 적용 |
|
|
짐바브웨 하라레의 이스트게이트 센터는 흰개미집에서 관찰되는 자연적인 환경조절 원리와 연결해 자주 소개되는 저에너지 건축 사례입니다.
이 건물에서는 열용량(Thermal Mass), 환기(Ventilation), 야간냉각(Night Purge)이 중요한 역할을 합니다. 열용량은 물체의 온도를 변화시키는 데 필요한 열의 양과 관련된 성질입니다.
낮에는 사람과 조명, 기계설비, 태양복사 등에 의해 실내에 열이 발생합니다. 이때 콘크리트와 벽돌처럼 열용량이 큰 구조체가 열을 흡수해 실내온도가 급격하게 올라가는 것을 줄입니다. 구조체가 열을 받아 저장하고 천천히 전달하는 현상은 우리나라의 전통적인 온돌에서도 친숙하게 살펴볼 수 있습니다.
밤에는 상대적으로 차가운 외부 공기를 건물 안으로 들여보내 낮 동안 구조체에 축적된 열을 제거합니다.
이스트게이트 센터는 완전히 자연환기만으로 작동하는 건물이라기보다 자연조건과 기계적인 공기 이동을 함께 활용하는 저에너지 환기·냉각 시스템으로 이해하는 것이 적절합니다.
산업환기의 관점에서는 작업공간 전체에 공기를 공급하고 열을 배출하는 전체환기와 열부하 관리, 그리고 외기가 유리한 시간대에 축적된 열을 제거하는 야간환기의 개념과 연결할 수 있습니다.
|
|
|

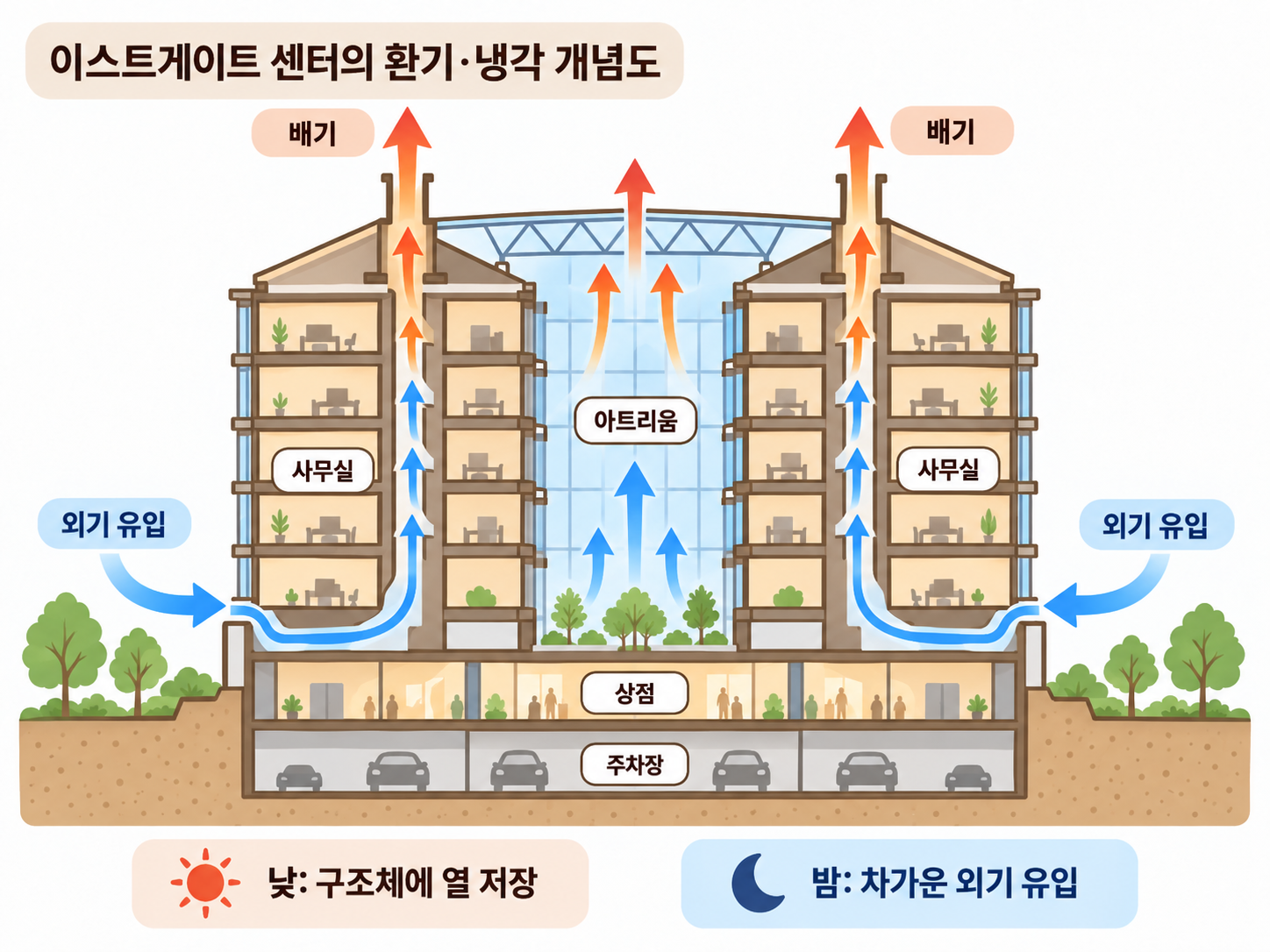

이스트게이트 센터의 환기·냉각 개념도. 낮에는 구조체에 열을 저장하고, 밤에는 차가운 외기를 이용해 축적된 열을 배출합니다.
|
|
|
두바이를 비롯한 걸프지역의 전통건축에서는 높은 곳에 윈드타워(Wind Tower, Windcatcher, Badgir)를 설치해 자연환기를 유도해 왔습니다. 높은 곳에서 불어오는 바람을 윈드타워의 개구부로 받아 건물 내부로 유도하는 방식입니다.
윈드타워는 별도의 송풍기 없이 외부의 바람을 이용해 공기의 유입과 배출을 유도합니다.
흰개미집이 온도 변화와 자연적인 공기 교환의 복합적인 모습을 보여준다면, 윈드타워는 풍압을 이용한 자연환기를 보다 직관적으로 보여줍니다.
|
|
|
걸프지역의 전통 윈드타워와 바람의 유입 방향. 높은 곳의 바람을 받아 실내로 유도하는 구조입니다.
|
|
|

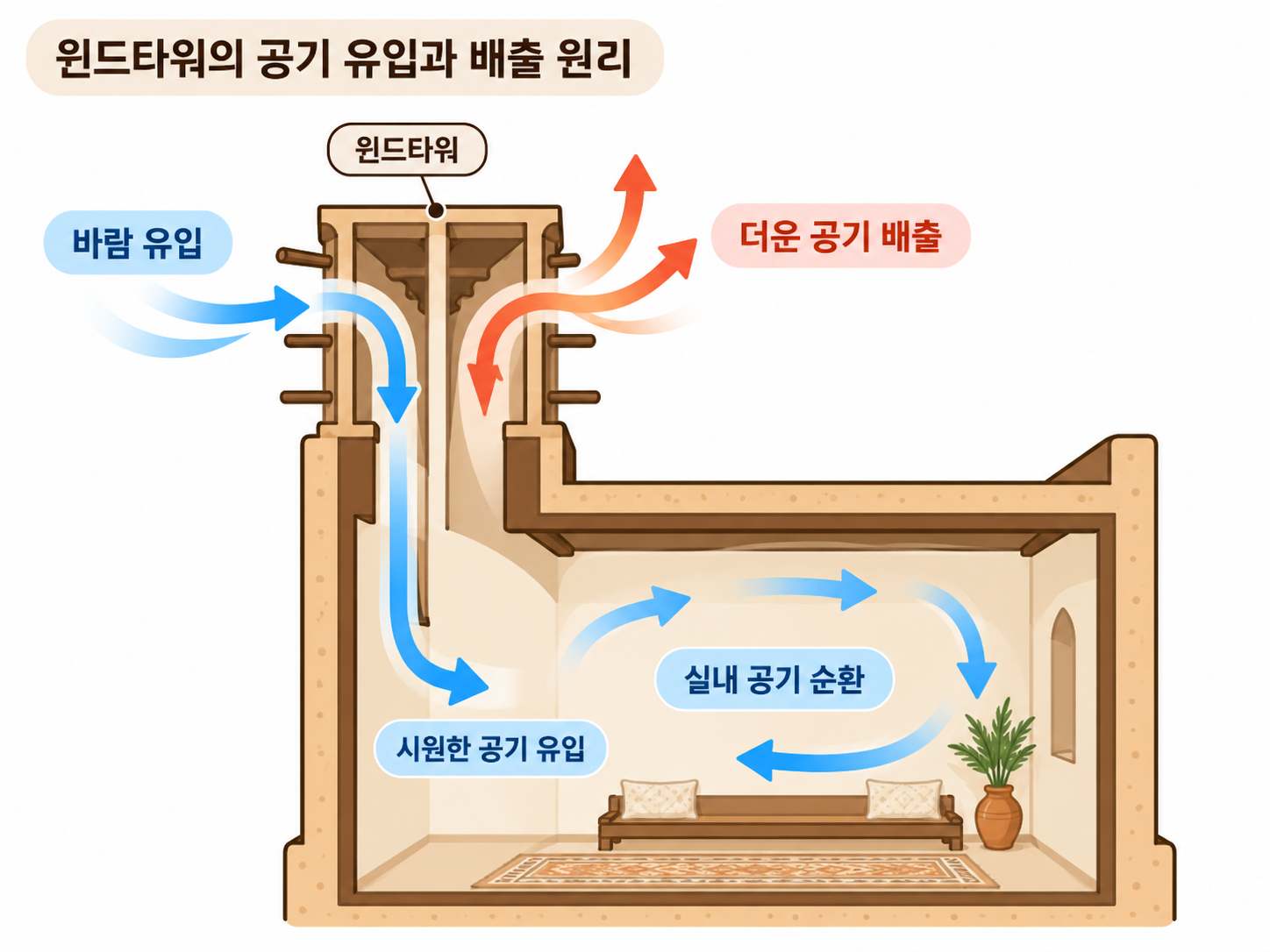

윈드타워의 공기 유입과 배출 원리. 바람이 탑을 통해 실내로 들어오고, 더운 공기는 위쪽으로 빠져나갑니다.
|
|
|
이 원리는 현대 산업현장의 루프 모니터에도 연결해 생각할 수 있습니다. 루프 모니터는 지붕에 설치해 공기를 배출하는 자연환기구입니다. 자연환기구나 급기구와 배기구의 위치를 정할 때도 바람의 방향과 압력분포를 고려해야 합니다. 같은 크기의 개구부라도 주변 기류에 따라 실제 환기효과가 달라질 수 있기 때문입니다.
|
|
|
[영상] 더운 기후에서 바람탑(윈드캐처)은 어떻게 작동할까
|
|
|
바레인 세계무역센터, 바람의 흐름을 집중시키는 건축 |
|
|
바레인 세계무역센터(Bahrain World Trade Center)는 두 개의 고층 타워 사이에 대형 풍력터빈을 설치한 건축물입니다. 이 사례의 핵심은 건물의 형상을 이용해 외부 바람을 특정 위치로 유도하고 집중시킨다는 데 있습니다.
이를 단순화하면 ‘바람이 건물에 도달 → 건물 형상에 따라 기류 변화 → 두 건물 사이로 공기 유도·집중 → 풍력터빈 회전 → 전기에너지 생산’의 과정으로 볼 수 있습니다. 건물의 형태와 터빈의 배치를 보면 이러한 구조를 쉽게 확인할 수 있습니다.
여기서 반드시 구분해야 할 점은 풍력터빈 자체가 환기설비는 아니라는 것입니다. 그럼에도 이 건축물은 산업환기에서 중요한 풍압, 유속, 압력분포, 기류의 방향과 구조물의 형상 사이의 관계를 설명하기에 유용한 사례입니다.
산업환기 설계에서도 단순히 팬의 성능만 보는 것이 아니라 공기가 어디에서 들어오고, 어떤 경로를 지나며, 어디로 빠져나가는지를 함께 고려해야 합니다. 건물과 설비, 덕트의 형상은 공기의 흐름을 바꾸고, 그 변화는 환기성능과 연결되기 때문입니다.
|
|
|

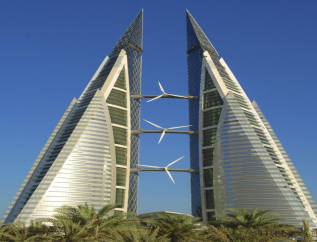

바레인 세계무역센터. 두 타워 사이의 풍력터빈과 바람을 모으도록 설계된 건물 형태를 볼 수 있습니다.
|
|
|

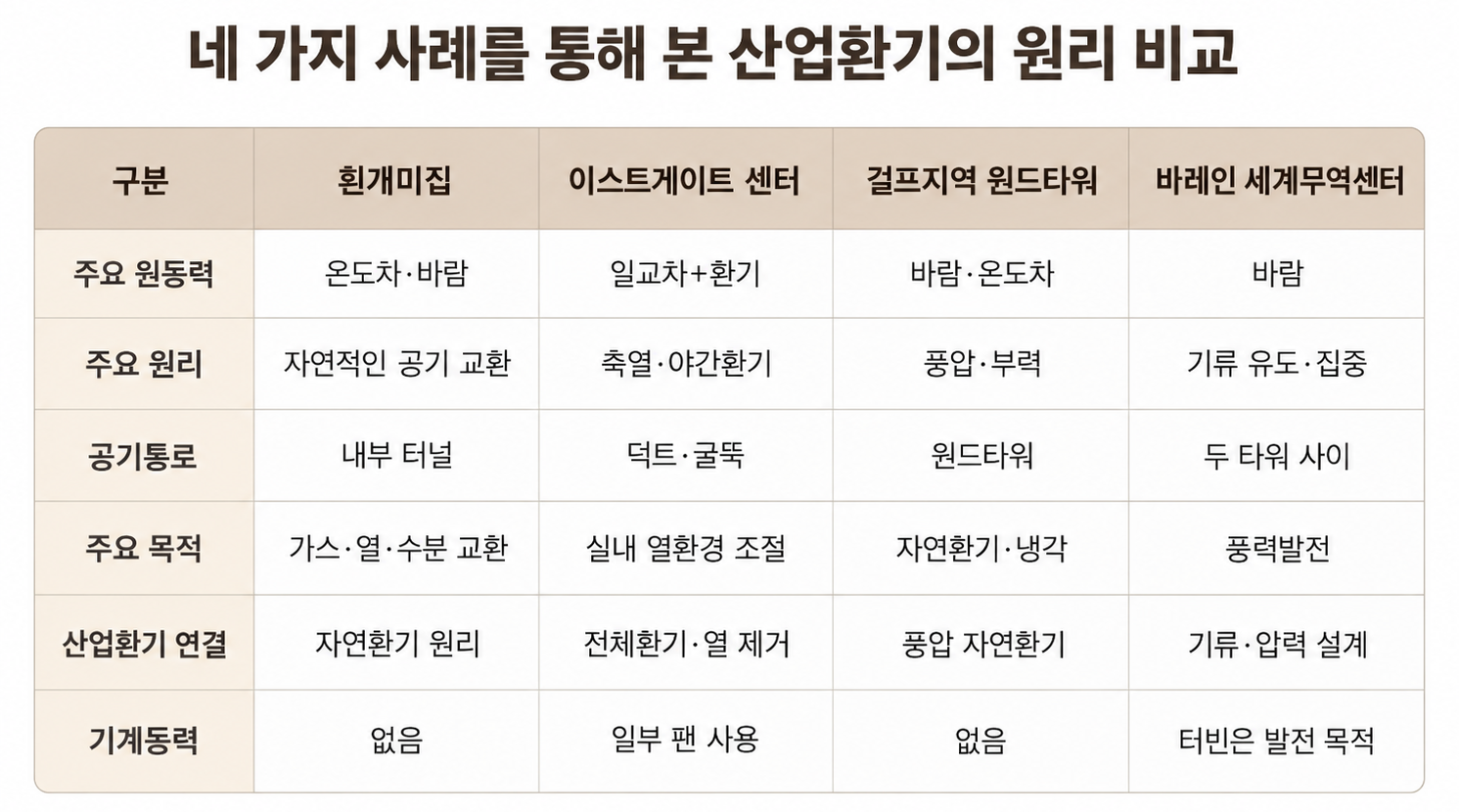

네 가지 건축사례로 다시 보는 산업환기의 원리 |
|
|
네 사례는 목적과 구조가 서로 다릅니다. 하지만 산업환기의 관점에서 보면 공통된 원리를 찾을 수 있습니다. 자연 또는 기계적인 힘으로 공기의 흐름이 만들어지고, 그 흐름을 따라 열과 수분, 오염물질이 이동한다는 점입니다.
산업환기의 핵심은 단순히 ‘팬을 설치하는 기술’에 있지 않습니다. 보다 본질적으로는 공기가 왜 움직이는지, 어디에서 어디로 이동해야 하는지, 그리고 얼마만큼의 공기를 이동시켜야 하는지를 설계하는 공학입니다.
이러한 관점에서 전체환기는 작업장 전체에 깨끗한 공기를 공급하고 오염된 공기를 배출해 유해물질을 희석하고 열과 수분을 제거하는 환기방식으로 이해할 수 있습니다.
흰개미집은 자연환경 변화에 따른 복합적인 공기 교환을 보여줍니다. 이스트게이트 센터는 축열과 야간환기를 이용한 열환경 조절을 보여줍니다. 걸프지역의 윈드타워는 풍압을 이용한 자연적인 급기와 배기를 보여줍니다. 바레인 세계무역센터는 환기설비의 사례는 아니지만 건축물의 형상에 따라 기류가 어떻게 유도되고 집중될 수 있는지를 보여줍니다.
산업환기는 자연과 동떨어진 기술이 아닙니다. 자연에서 공기가 움직이는 원리를 이해하고, 이를 작업자의 건강과 작업환경을 위해 의도적으로 제어하고 활용하는 기술이라고 할 수 있습니다.
팬과 덕트보다 먼저 ‘공기는 왜 움직이는가’를 이해하면 산업환기의 원리도 한층 선명해집니다.
|
|
|
|
